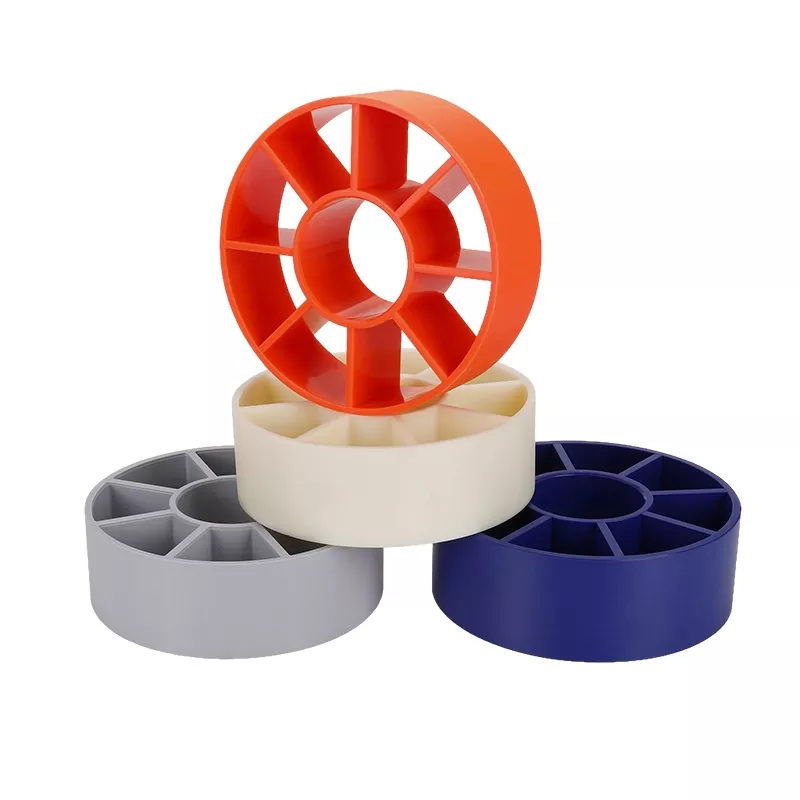

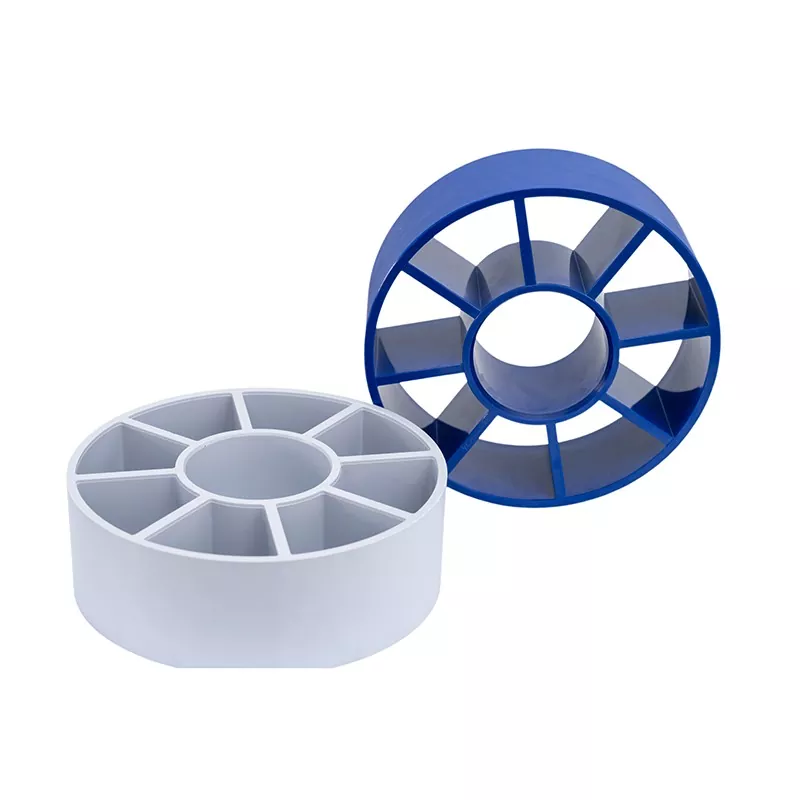

ID 3 英寸 OD 8 英寸双层 ABS 线轴

中国内径3英寸外径8英寸双层ABS线轴由宏凯塑料厂生产，ABS线轴芯的生产工艺与ABS管不同。它并不完全通过直接成型或单一注塑工艺来实现，而是将挤出成型与模具成型技术相结合：首先，原材料加工是将ABS树脂在70-80°C的烘箱中干燥4小时，严格控制水分含量≤0.1%，以防止加工过程中出现气泡或材料降解；随后，通过单螺杆挤出机进行塑化和挤出，将 ABS 加热至熔融状态。温度控制如下：加料段150-165℃，塑化段165-180℃，均化段170-180℃。同时，螺杆长径比保持在12-18:1，压缩比保持在3-4:1，实现均匀塑化，形成连续管坯。然后使用专门设计的保持在 175-190°C 的模具对毛坯进行成型。其最终形状是通过内三角-外八角形凹槽结构直接赋予的。管坯通过成型模具后，进入25厘米长的水槽进行冷却定型。水温控制在20-30℃，使结构凝固，减少变形。然后，冷却后的管子被牵引机拉至切割机，在那里它们被自动修剪成预设尺寸以进行最终生产。该工艺具有显着的优势：在结构精度方面，模具成型一步即可创建复杂的内部三角形和外部八边形结构，消除了后续加工误差。尺寸公差严格控制在±0.1mm以内，特别适合锂电池隔膜线轴等高精度应用，保证卷绕平整度和稳定性。从生产效率和成本来看，挤出可以实现单线连续生产，日产量可达500-1000米，非常适合大批量订单。摊销模具成本后，单位成本比金属加工降低40-60%，性价比突出。在材料适应性方面，ABS树脂具有优异的耐化学性、表面光泽度和加工流动性，使其成为芯管的理想材料。通过玻璃纤维增​​强等改性可以进一步增强强度，以满足不同的承载要求。

内径3英寸外径8英寸双层ABS线轴的基本结构参数经过精心设计，满足高端工业要求：其内管直径3英寸是芯筒内部支撑结构的核心尺寸，直接影响内部空间利用率。例如，在锂电池隔膜卷绕过程中，该内径必须与隔膜卷绕张力控制系统精确匹配，以确保卷绕平整度。外管的8英寸内径决定了核心的整体承载能力。结合 6 毫米的壁厚，该设计优化了材料利用率，同时确保了结构完整性。该产品具有优异的耐热性，支持-40°C至120°C的极端环境测试，特别适合锂电池生产中的高温固化工艺。采用低收缩配方，显着增强尺寸稳定性，将使用寿命延长至五年以上，并有效降低客户设备更换成本。环保性能方面，ABS芯轴已通过SGS权威检测，完全满足新能源行业对材料严格的可回收性要求。其表面光洁度达到行业领先标准，芯部表面粗糙度Ra控制在≤0.8μm。对于要求 ≤0.5μm 的高端应用，这种精密加工可显着降低隔膜缠绕过程中的摩擦阻力，最大限度地减少静电产生，并防止隔膜污染或表面划伤。因此，电池成品率提高了 5% 以上。这种表面质量是通过真空校准的挤压设备和 12 道严格的质量控制流程实现的，并有全流程数字可追溯性的支持。值得注意的是，芯管的加工精度直接影响电池的性能：其尺寸精度保证了电池内阻在15%-20%的变化范围内的一致性。此外，经过1000次充放电循环后，电池容量保持率提高5%-8%，为动力电池的长期可靠性提供了关键保证。
